Aussenraffstore Flachlamellen mit Führungsschienen
Außenraffstoren mit Flachlamellen und Führungsschienen vereinen geringe Pakethöhen mit der Möglichkeit die Raffstoren als konstruktives Fassadenelement einzusetzen.
Es wird nur jede 3.Lamelle beidseitig genippelt, um die Pakethöhen gering zu halten.
Diese Type können wir mit 60 mm, 80 mm und 100 mm breiten Lamellen ausführen.
STECKBRIEF |
|
min. Breite (mm): |
450-600 |
max. Breite (mm) |
5000 |
max.Höhe (mm: |
4000 |
Fläche (m2): |
13,0-20,0 |
Lamellenbreit(mm) |
60/80/100 |
Bedienung: |
Kurbel oder Schalter |
Typenbezeichnungen: |
C/E 60/80/100 AF |

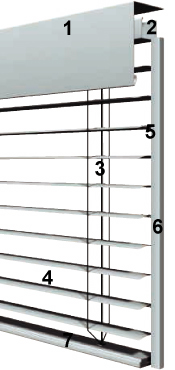

DETAILS / ZUSATZAUSSTATTUNG |
|||
|
|||
|
1 Blende
2 Oberschiene
3 Aufzugsband
4 Lamellen
5 Führungsnippel
6 Führungsschienen
7 Unterschiene
Motor |
