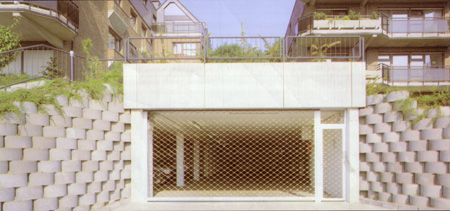

Rollgitter für die Sicherheit an Ihren Eingängen


Rollgitter

Aus Flachmaterial



  Alu
  blank
eloxiert
pulverbeschichtet


  Stahl
  verzinkt
pulverbeschichtet



  Edelstahl
V2A
V4A
stabil • sicher • formschön

Wabenformen:


Gerade Wabe



Wabenmaße 185 x 120 mm
mit Querstab
mit Querstab und Spitze
(nur Stahl + Edelstahl)






Gebogene Wabe



Wabenmaße 160 x 120 mm
mit Querstab
mit Querstab und Spitze
(nur Stahl + Edelstahl)









Allgemeine Beschreibung: Herstellung erfolgt entsprechend folgender Richtlinien und Normen:

Tor- Produktnorm EN 13241-1
Bauproduktrichtlinie (89/106/EWG)
Maschinenrichtlinien (98/37/EG)
Elektromagnetische Verträglichkeit (89/336/EWG)
Niederspannungsrichtlinien (73/23/EWG)
CE-Konformität


Behang: Rollgitter aus Flachmaterial in gerader Wabenform (Wabenmaß 185 x 120 mm). Stäbe durch spezielle, verstärkte Gelenke miteinander verbunden. Rollgitter ausgelegt für hohe Frequentierung. Materialabmessung 16/18/20/23 x 4 mm, Entsprechend der Torbreite. Lüftungsquerschnitt 78 %. Ein unbefugtes Hochheben des Rollgitterpanzers wird durch eine Stahlseilsicherung verhindert.

Abschlussprofil als Alu-Strangpressprofil oder Stahlwinkel 85/55 mm.

Ausführung in Stahl verzinkt, Alu blank oder Edelstahl
(Diverse Oberflächenbehandlungen wie Pulverbeschichtung, Eloxierung etc. möglich)


Führungsschienen: mindestens 1 % der Torbreite, entweder aus verzinktem Stahl oder Aluminium mit PVC-Einlage


Rohrwalze: aus Stahl entsprechend Breite und Torgewicht dimensioniert mit Lagerung auf seitlichen Konsolen


Antriebsarten: 1. Keroll Federwellen-Antrieb (Handantrieb)
2. E-Antrieb als Aufsteckgetriebe oder Rohrmotor.
   Standardmäßig mit Abrollsicherung.
   Weitere erforderliche Sicherheitseinrichtungen entsprechend der    Nutzung.



Technische Daten Rollgitter.pdf

Bestellanleitung.pdf

Bestellanleitung Rollgitterpanzer.pdf







Alu-stranggepresst AS 55




Eigenschaften:

  sicher und formschön
  beidseitig gefällige Sichtfläche
  einsetzbar als Rechts- oder Linksroller
  geeignet für Normal-Einbau, nachträglichen Einbau und Tiefgaragen
  sehr laufruhig

Lieferbar:
  Alu-blank, Alu-pulverbeschichtet, Alu-eloxiert


            gerade Ausstanzung



         versetzte Ausstanzung*








            *ohne Mehrpreis



Normalausführung: gerade Ausstanzung (60 x 34mm)

Gewicht per m²:

ohne Ausstanzung 9,5 kg
  mit Ausstanzung 7,4 kg

Mindestwellendurchmesser:
70 mm

Maximale Breite:
4,000 m

Lichte Nutenbreite (mind.)
16 mm

Endleiste:
Alu-Hohlkammerprofil mit PVC-Abschluss

Endstücke:
Kunststoff, 6 mm breit


Richtwerte Ballendurchmesser für Rollengitter AS 55
